Jioptik-leverantören JIO-H1218X 12km Laser Rangefinder Module antar den 1535nm ögonsäkra erbiumglaslasermodulen oberoende utvecklad av Jioptik, som har egenskaperna låg strömförbrukning, liten storlek, hög precision.
Maximal mäträckvidd: 12000m (2,3x2,3m NATO-mål);18000m Max räckvidd
Avståndsnoggrannhet ± 2m
Mätnoggrannhet ≥ 98 %
Vikt ≤ 220g
Säkert och ofarligt för ögonen
●Använder 1535nm pump Q-switched erbiumglaslaser, säker för ögonen.
●Hög tillförlitlighet och lång livslängd.
Lätt att använda och sekundär utveckling
●Full duplex RS422 elektriskt gränssnitt, utrustat med instruktionsuppsättning och kommunikationsprotokoll, bekväm sekundär utveckling för användare.
Exchange optimering
●Med sin mycket lilla och ultralätta design och optimerade strömförbrukning är STA-H1220X idealisk för en mängd olika handhållna enheter, vapenmonteringsapplikationer, bärbara värmesystem och lättviktssensorsviter för användning i UAV eller UGV.
Stort mätområde och hög precision
●Maximal mäträckvidd ≥18km
●Mäträckvidd på 2,3 m × 2,3 m NATO-mål ≥ 12 km
●Räckviddsnoggrannhet ±2m. Hög precision, mer exakta avståndsmätningsresultat.
●Vikt ≤ 220g. Lätt vikt och liten storlek.

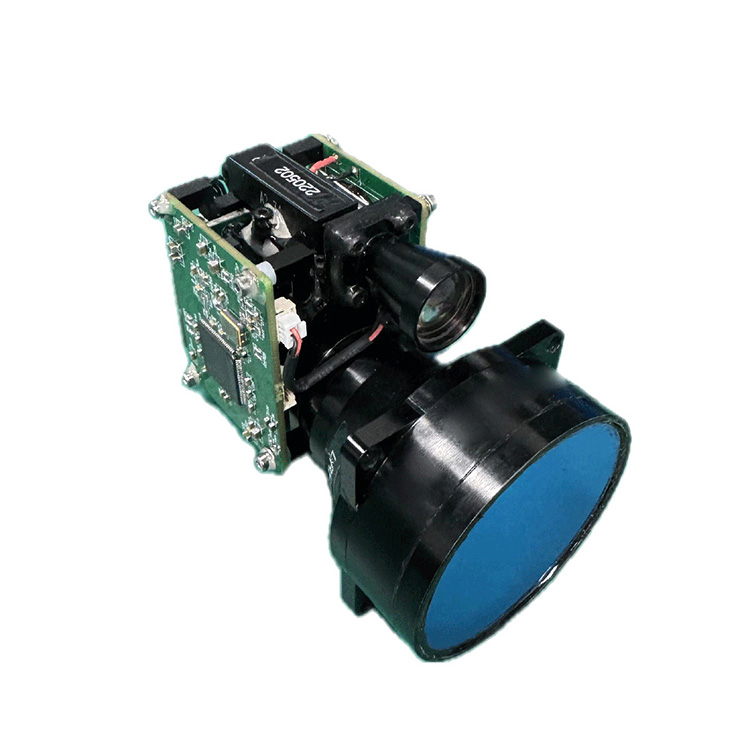

JIO-H1220X 12km Laser Avståndsmätare-modulen består av en laser, ett optiskt sändare-mottagaresystem, ett strömförsörjningskort för drivrutinen, ett förstärkarkort och ett huvudstyrkort. Strukturdelarna är gjorda av aluminiumlegering med oxiderad yta och fixerade med 4 M2,5 gängade hål. Produkten används huvudsakligen för målavståndsmätning, lämplig för UAV, värmeavbildning, säkerhetsutrustning och annan optoelektronisk systemintegration, kan realisera det första och sista målavståndet, självkontroll av informationssvar, återkoppling av fellokalisering av felläge och andra funktioner, har en liten storlek, låg vikt, hög precision, lätt att integrera, stark miljöanpassning och andra egenskaper.
| Modul | JIO-H1218X | |
| Arbetsvåglängd | 1,535 nm | |
| Rangeringsförmåga | 18000m | Maximal räckvidd |
| ≥15000m | Sikt ≥20 km, 0,6 reflektivitet Big Target | |
| ≥12000m | Sikt ≥20 km, 0,3 reflektivitet för 2,3 m × 2,3 m NATO-mål | |
| Avståndsförmåga (30 % reflektivitet, 10 km sikt) | ≥6000m | 1m × 1m Mål |
| ≥4500m | 1,7×0,5m Personmål | |
| ≥3500m | 0,3×0,2m UAV-mål | |
| Mini Range | ≤80m | |
| Varierande noggrannhet | ≤2m | |
| Avståndsfrekvens | ≥5Hz | |
| Noggrannhetsgrad | ≥98 % | |
| Divergensvinkel | ≤0,4 mrad | |
| Storlek | ≤101×71×53mm (utan kontakt) | |
| Vikt | ≤220g | |
| Spänning | 9V–15V | |
| Arbetstemperatur | -40℃~+60℃ | |
| Förvaringstemperatur | -55℃~+70℃ | |
Obs: Alla prestandaindikatorer och gränssnitt kan anpassas efter behov
För mer information om våra produkter, vänligen kontakta Jioptik.
