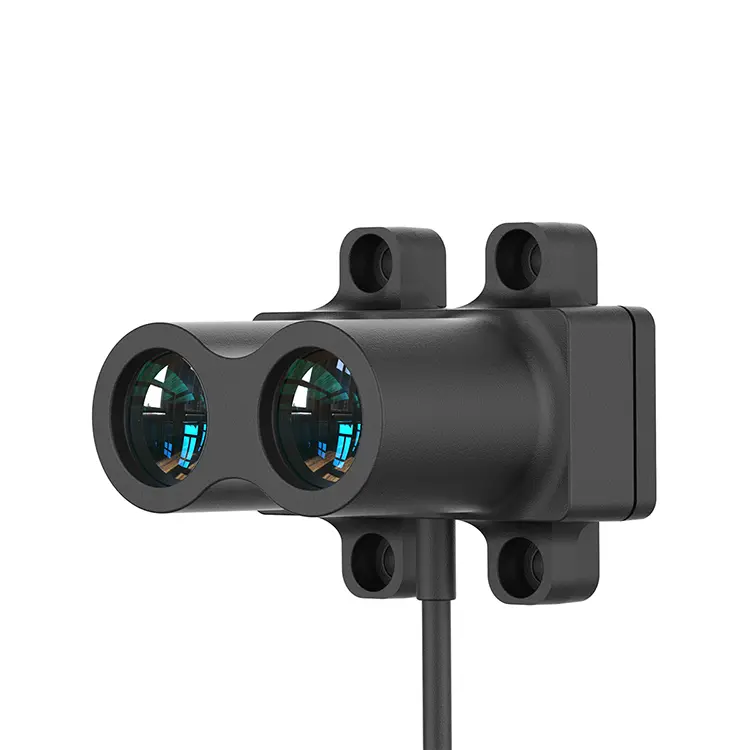

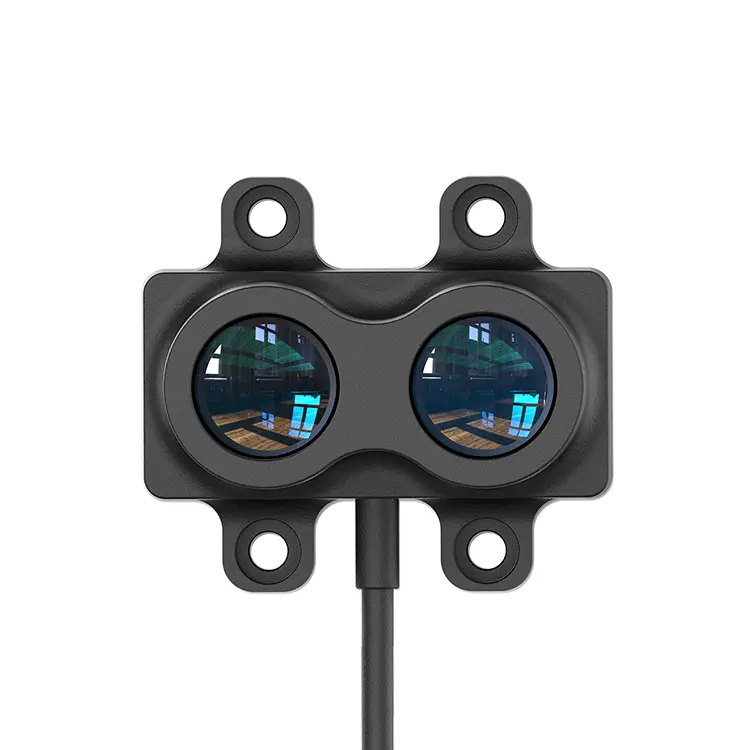

STA-LR-B60M TOF Laser-radarsensor är en kostnadseffektiv mellanslagslaser som sträcker sig radarsensor som har uppgraderats avsevärt och optimerats baserat på detof. Dess intervall kan nå upp till 60 m, med ett mer effektivt optiskt system och optimerad kretskonstruktion. Samtidigt som den säkerställer högre prestanda, uppvisar den också utmärkt prestanda i blinda fläckar och kraftförbrukning. Med uppgraderingen och optimeringen av algoritmer har felprestanda i olika miljöer också förbättrats avsevärt.
STA-LR-B60 högprecisionslaser som sträcker sig radarlinsen antar ett belagt glaslins för att förbättra transmission, uppnå tydligare variation och ha högre glashårdhet, repmotstånd, korrosionsbeständighet och förlängd livslängd. Inbyggd temperaturkompensation möjliggör exakt mätning vid ett brett driftstemperaturintervall av -40 ° C till+70 ° C.
| Produktmodell | STA-LR-B60 | |
| Produktföreställning | Mätområde | 60m@90%; 24m@10% |
| Mätfrekvens | 1-2000Hz | |
| repeterbarhet | ＜ 3cm （@＞ 50%）, ＜ 5 cm （@15%-50%）, 7cm （@＜ 15%） | |
| Räckviddsnoggrannhet | ± 5 cm （≤24m）, ± 0,5%(＞ 24 m) | |
| Upplösning | 1 cm | |
| Skyddsklass | IP65 | |
| Motstånd mot omgivande ljus | 100 klux | |
| Optisk parameter | Fältvinkel | 39mard （2,2 °） |
| Laserstråle divergensvinkel | 9mard （0,5 °） | |
| Laserstrålevåglängd | 905nm | |
| Ögonsäkerhet | Klass I (IEC 60825 - 1: 2014) | |
| Kommunikation gränssnitt |
Gränssnitt | LVTTL/IO/IIC/PWM/RS485/RS232/CAN/CAN/ 4-20mA/IO (NPN)/IO (PNP)/IO (3.3V) |
| Mekaniskt gränssnitt | XH-4P terminaler (XHP-4) BMW -kabelanslutningar Tubular terminaler (E0508) |
|
| Mekanisk elektriska parametrar |
Leveransspänning | 5V, 12-28V |
| Maximal strömförbrukning | ＜ 250mw | |
| andra | Övergripande dimension | 40*40*45mm |
| Driftstemperatur | -40 ℃ -70 ℃ | |
| vikt | 35g | |
| Linjelängd | 40 cm | |
| Obs: Områdets noggrannhet, upplösning av intervall, upprepningsnoggrannhet, etc. testades alla inomhus under villkoret av 25 ℃ diffus reflektans (90% reflektans). Förändringar i förhållanden kan leda till variationer i mätresultaten. | ||
LR-serien högprecisionslaser som sträcker sig har 11 gränssnitt och 3 kontakter att välja mellan.
11 typer av gränssnitt
● Kommunikationskategori: LVTTL/TTL/IIC/CAN/RS232/RS485 (MODBUS)
● Analog klass: PWM/4-20MA
● Switch Type: I0 (3. 3V)/I0 (NPN)/IO (PNP)

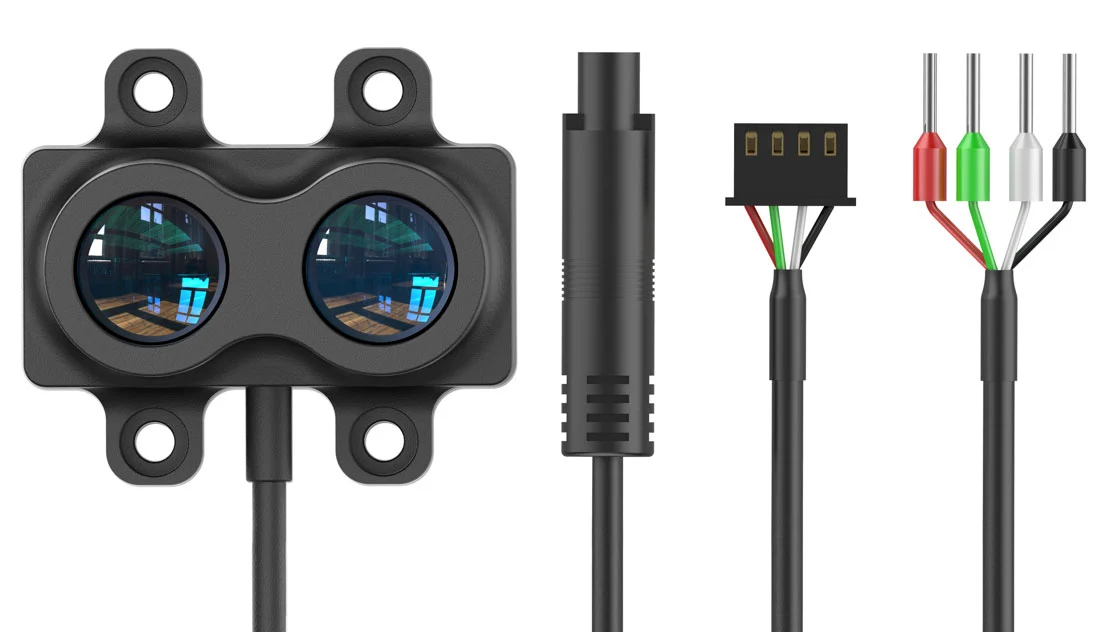

3 typer av kontakter
● XH-4P-kontakt (standard): En kontakt som används allmänt av elektroniska ingenjörer.
● BMW -kabelkontakt (anpassad): IP67 dammtät och vattentät vid kontakten, lätt att ansluta och koppla ur.
● Rörterminal (modell: E0508): En allmänt använt typ av ledningsterminal i automatiseringsutrustning.

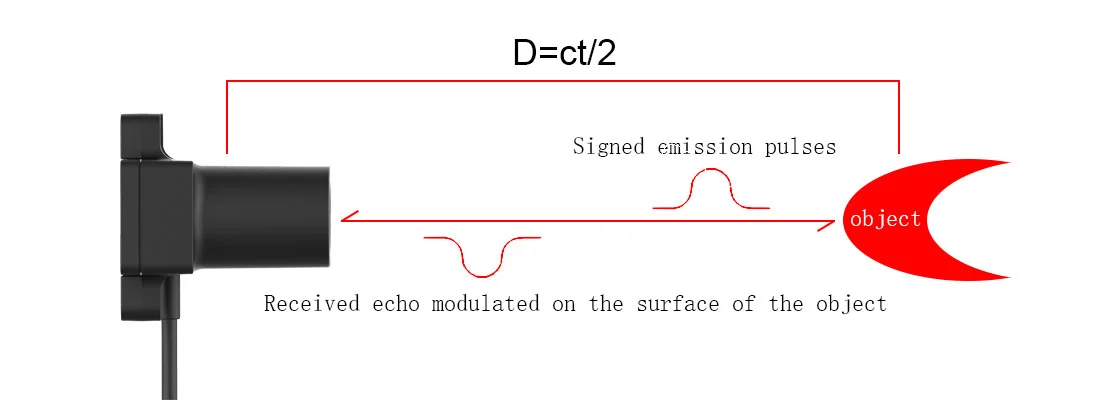

LR -serien Laser Ranging Radar använder förbättrad detof -teknik, ärvde fördelarna med traditionell puls -TOF -metod medan du kombinerar med pre -fabrikssignatur, vilket gör att LRXX -serien balanserar noggrannhet och hastighet och presterar bra utomhus.
För mer information om våra produkter, vänligen kontakta Jioptik.
