Laserintervall har blivit en avgörande komponent i olika branscher - från försvar och kartläggning till robotik och konsumentelektronik. Bland alla tillgängliga laservåglängder, LRF Modulehar framkommit som en av de mest antagna lösningarna på grund av dess utmärkta balans mellan prestanda, säkerhet och kostnadseffektivitet.

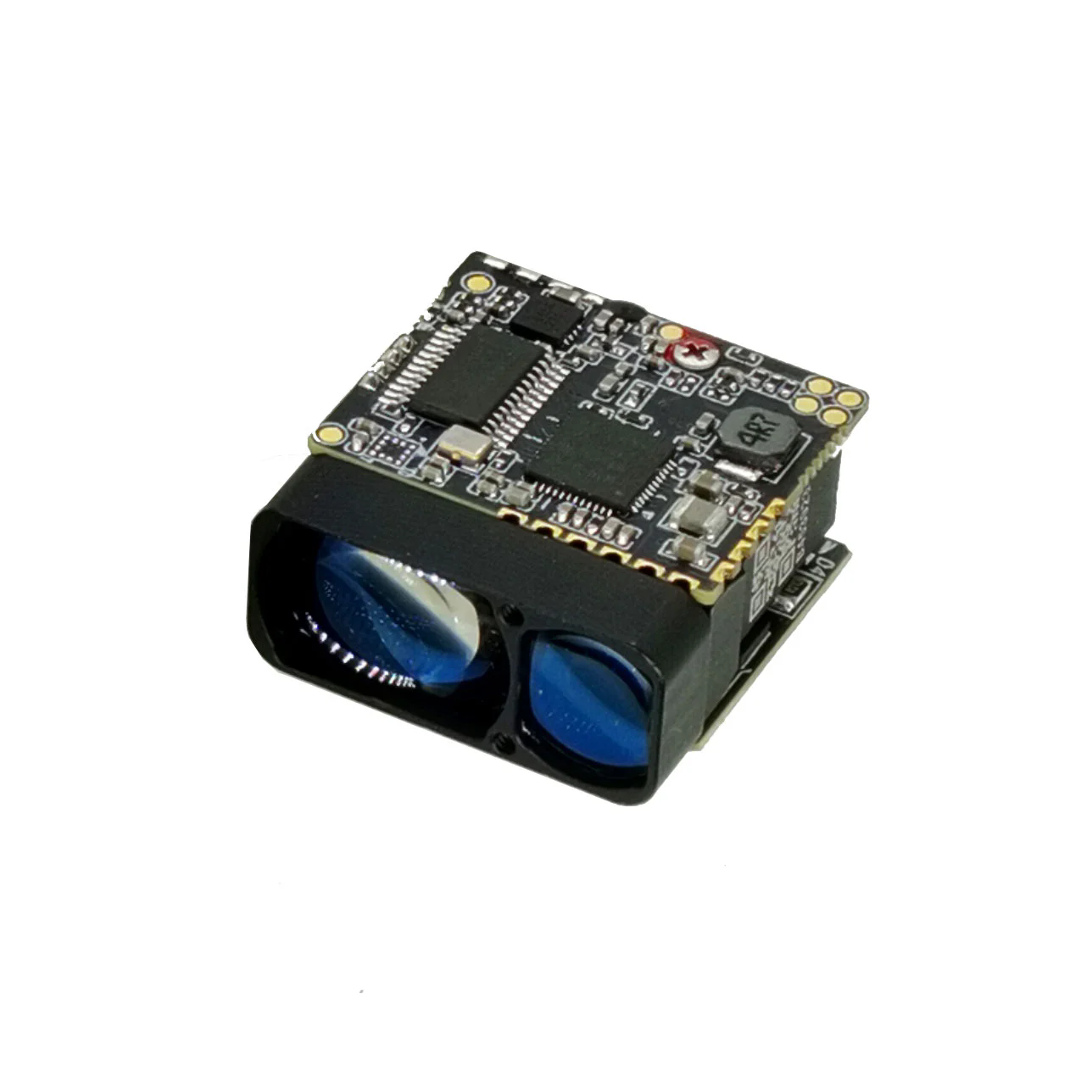

905NM LRF-modulen fungerar på tid-flight (TOF) -principen, där en laserpuls släpps ut mot ett mål, och den tid det tar för det reflekterade ljuset att returnera för att beräkna avståndet. Denna metod är mycket exakt, även över långa avstånd och är optimerad i 905Nm våglängdsband för stabil prestanda under olika miljöförhållanden.
905Nm våglängden sitter i det nästan infraröda (NIR) spektrumet, som ger flera tekniska fördelar:
Ögonsäkerhet: 905Nm -moduler är laserskåp i klass 1 under standarddrift, vilket gör dem lämpliga för konsument- och industriellt bruk.
Kompakt design: Den kortare våglängden möjliggör mindre optiska komponenter, vilket minskar den totala modulstorleken.
Hög detektionskänslighet: Kompatibel med kostnadseffektiva kiselbaserade fotodioder, som ger utmärkta svarsfrekvenser vid denna våglängd.
Stabil utomhusdrift: 905Nm -lasrar påverkas mindre av omgivande solljus än synliga lasrar, vilket säkerställer tillförlitlig mätning utomhus.
Laserpulsen genereras av en halvledardiodiode, styrd av kollimerande optik och detekteras av en stift eller APD (Avalanche Photodiode) sensor. Avancerad algoritmer för digital signalbehandling (DSP) filterbrus, förstärker signalavkastning och ger exakt mätning även i dimma, regn eller låg reflektivitetsscenarier.
Att välja rätt Laser RangeFinder -modul beror på olika tekniska faktorer som intervall, noggrannhet, upprepningshastighet och integrationsförmåga. 905NM LRF -modulen erbjuder en unik kombination av effektivitet och tillförlitlighet, vilket gör den idealisk för system där både prestanda och kostnad är viktigt.
Viktiga fördelar:
Hög mätnoggrannhet: kapabel till precisionsnivå precision beroende på optik och signalbehandlingsalgoritmer.
Kompakt och lätt: Lämplig för drönare, handhållna enheter och bärbara mätinstrument.
Snabb responstid: Höga repetitionsfrekvenser (upp till tiotals KHZ) möjliggör realtidsavståndsskanning och kartläggning.
Hållbarhet och stabilitet: Utformad för att fungera pålitligt i hårda miljöer inklusive damm, fuktighet och temperaturvariationer.
Enkel integration: Stöder UART, USB eller kan kommunikationsgränssnitt för direkt systemintegration.
Energieffektivitet: Låg effektförbrukning för batteridrivna eller inbäddade system.
Nedan följer ett prov av typiska 905NM LRF -modulspecifikationer för referens:
| Parameter | Typiskt värde | Beskrivning |
|---|---|---|
| Våglängd | 905 nm | Nära infraröd laserdiodutgång |
| Mätområde | 5 m - 4000 m | Beror på målreflektion och optik |
| Noggrannhet | ± 0,1 m till ± 0,5 m | Hög precision under idealiska förhållanden |
| Stråldivergens | <1,5 MRAD | Smal stråle för långväga fokus |
| Utgångseffekt | ≤ 75 W (puls) | Ögonsäker per IEC 60825-1 Standard |
| Repetitionsfrekvens | 1 Hz - 20 kHz | Justerbar för olika applikationer |
| Gränssnitt | Uart / can / USB | Flexibla anslutningsalternativ |
| Driftspänning | 5V / 12V | Lämplig för inbäddade system |
| Driftstemperatur | -40 ° C till +85 ° C | Bred miljötolerans |
| Detektortyp | APD (SI) | Hög känslighet för svag avkastning |
905NM LRF -modulen ger en robust grund för applikationer som:
Autonoma fordon och robotik: Kollisionsundvikande och kartläggning.
Militära och försvarssystem: inriktning och övervakning.
Mätning och kartläggningsinstrument: Mätning av avstånd och höjd.
Smarta enheter: intervallbaserad gestavkänning och hinderdetektering.
Industriell automatisering: Positionering och detektering av materialhöjd.
Var och en av dessa applikationer drar nytta av 905Nm -modulens förmåga att leverera konsekvent noggrannhet, även under utmanande belysningsförhållanden.
Prestandaoptimering beror på flera sammankopplade faktorer - optisk justering, signalförstärkning och miljökalibrering. En väl utformad 905Nm-modul uppnår sin högsta effektivitet när de optiska, elektroniska och firmwarelagren är exakt inställda.
A. Optisk kalibrering
Se till att sändar- och mottagarlinserna är exakt inriktade. Misjustering kan resultera i minskad retursignalstyrka och felaktiga avläsningar.
B. Signalbehandlingsoptimering
Moderna moduler inkluderar avancerade DSP-algoritmer som eliminerar falska reflektioner från icke-målytor, filter omgivande brus och förfina avståndsberäkning med hjälp av vågformsanalys.
C. miljökompensation
Temperaturfluktuationer kan påverka brytningsindexet för luft- och elektroniska responstider något. Att använda temperaturkompensationssensorer och kalibreringsrutiner upprätthåller konsekvent noggrannhet under olika förhållanden.
D. Ytreflektiva övervägande
Målytor med låg reflektivitet (som mörka eller matta material) minskar signalstyrkan. Att justera laserkraft eller exponeringstid hjälper till att uppnå konsekventa avläsningar.
E. Integration och firmware -uppdateringar
För utvecklare som integrerar 905NM LRF-modulen i produkter är kontinuerlig firmwareoptimering avgörande för att förbättra detekteringsprestanda i realtid och minska bearbetningslatensen.
Genom att tillämpa dessa tekniker kan ingenjörer utnyttja 905Nm-modulens förmåga att utföra höghastighet, långdistans och lågbrusmätning över olika applikationer.
F1: Hur jämför 905Nm våglängden med 1550 nm i laserområdefindning?
S: 905Nm våglängden är mer kostnadseffektiv och kompakt eftersom den använder kiselbaserade detektorer, som är allmänt tillgängliga och billiga. Medan 1550NM-system erbjuder längre räckvidd och högre ögonsäkerhetströsklar, kräver de mer komplexa och dyra Ingaas-sensorer. Därför är 905Nm idealisk för kostnadskänsliga, mellanklass och kompakta mönster som drönare och handhållna enheter.
F2: Kan en 905Nm LRF -modul fungera korrekt under starkt solljus eller dimma?
S: Ja, moderna 905Nm -moduler innehåller smalbandsoptiska filter och avancerad digital signalbehandling som hjälper till att isolera laser -retursignalen från omgivande ljus. Även om extrem dimma eller kraftigt regn kan minska intervallets prestanda, kompenserar kalibreringsalgoritmer effektivt för att upprätthålla tillförlitliga avläsningar under de flesta väderförhållanden.
Utvecklingen av 905NM LRF -moduler är nära knuten till utvecklingen av Lidar och optisk avkänningsteknik. Med ökande efterfrågan på automatisering, navigering och miljömedvetenhet hittar dessa moduler sig in i konsumentprodukter, industrirobotar och bilsystem. Trenden mot miniatyrisering och låg effektförbrukning gör 905Nm -modulen till en nyckelspelare i nästa generation av smarta avkänningssystem.
Tillverkarna integrerar också multi-pixeldetektering och maskininlärningsbaserad signaltolkning för att förbättra noggrannheten i komplexa miljöer-som omfattar vägen för adaptiva räckviddssystem som lär sig och justerar i realtid.
En högpresterande 905NM LRF-modul levererar oöverträffad precision, tillförlitlighet och anpassningsförmåga för moderna applikationer. Dess effektiva design, kompakta struktur och långsiktighetsnoggrannhet gör det till ett föredraget val inom olika branscher-från försvar framför autonom robotik.
Jioptik, en professionell optisk tekniktillverkare, är dedikerad till att utveckla avancerade laserområdefindningsmoduler som kombinerar överlägsen teknik med sömlös integration. Varje JIOPTIK 905NM LRF-modul testas noggrant för att säkerställa konsekvent prestanda och långvarig stabilitet, även under krävande förhållanden.
Om du letar efter en tillförlitlig partner för att integrera laserområde med hög precision i ditt system,kontakta oss För att lära dig hur JioPtik kan tillhandahålla skräddarsydd 905NM LRF -modullösningar för att passa dina specifika tekniska krav och applikationsmål.
För mer information om våra produkter, vänligen kontakta Jioptik.
