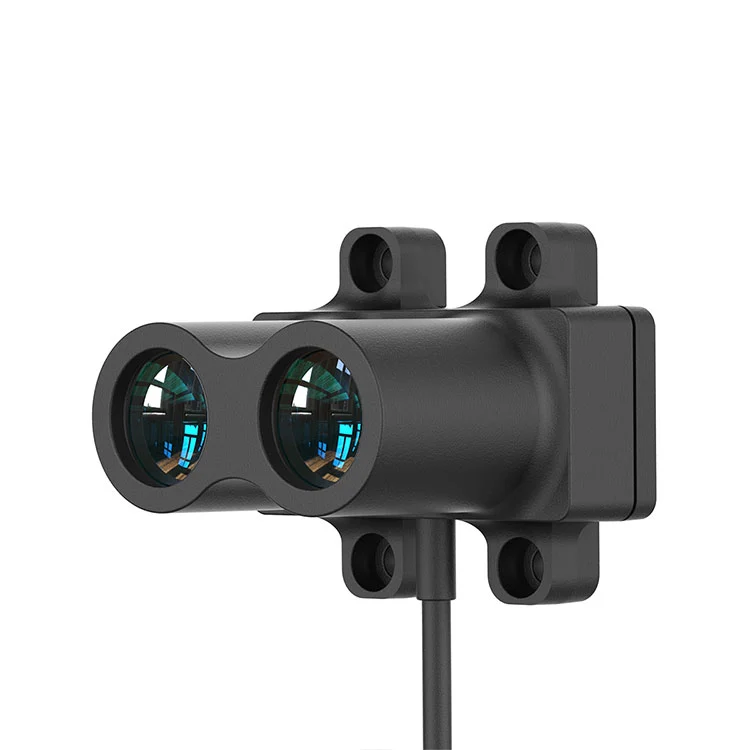

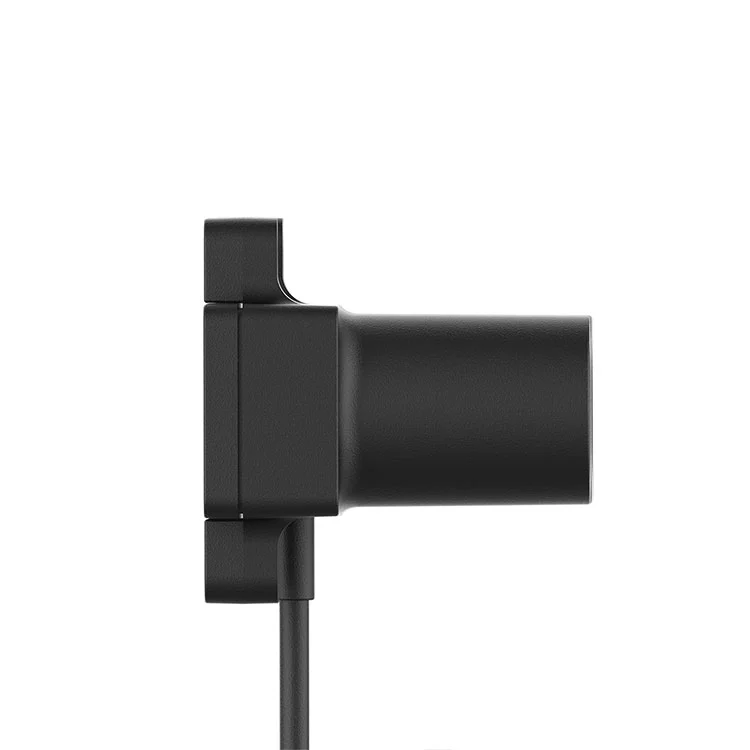

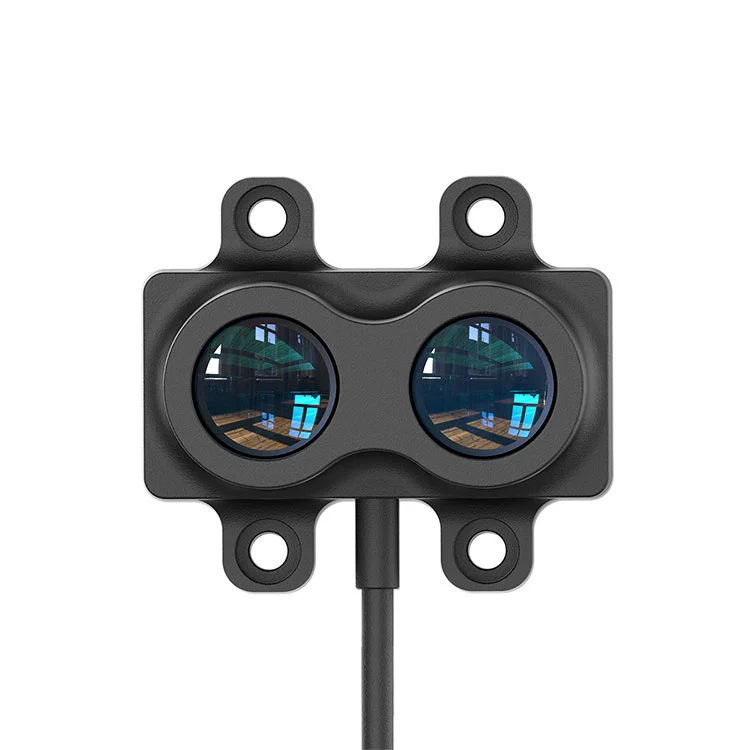

The STA-LR series TOF Laser Ranging Radar Sensor adopts the innovative pulse TOF principle, which can achieve fast and stable ranging in 5 ranges (20/40/60/120/180 meters), and control the accuracy within ± d * 0.5% (90% reflectivity), with measurement fluctuations<3cm (90% reflectivity), ensuring continuous and stable ranging and accurate mätning.
STA-LR-serien högprecisionslaser som sträcker sig radarlinsen antar en belagd glaslins för att förbättra överföringen, uppnå tydligare variation och ha högre glashårdhet, repmotstånd, korrosionsbeständighet och förlängd livslängd. Inbyggd temperaturkompensation möjliggör exakt mätning vid ett brett driftstemperaturintervall av -40 ° C till+70 ° C.
| Produktmodell | STA-LR-A20 | STA-LR-B40 | STA-LR-B60 | STA-LR-C120 | STA-LR-C180 | |
| Produktföreställning | Mätområde | 20m@90% 7m@10% |
40m@90% 15m@10% |
60m@90% 24m@10% |
120m@90% 45m@10% |
180m@90% 60m@10% |
| Mätfrekvens | 1-2000Hz | |||||
| repeterbarhet | ＜ 3cm （@＞ 50%）, ＜ 5 cm （@15%-50%）, 7cm （@＜ 15%） | |||||
| Räckviddsnoggrannhet | ± 3 cm （≤6M）, ± 0,5%(＞ 6M) | ± 5 cm （≤15m）, ± 0,5%(＞ 15M) | ± 5 cm （≤24m）, ± 0,5%(＞ 24 m) | ± 5 cm （≤40m）, ± 0,5%(＞ 40 m) | ||
| Upplösning | 1 cm | |||||
| Skyddsklass | IP65 | |||||
| Motstånd mot omgivande ljus | 100 klux | |||||
| Optisk parameter | Fältvinkel | 47mard （2,7 °） | 39mard （2,2 °） | |||
| Laserstråle divergensvinkel | 34mard （1,9 °） | 3mard （0,17 °） | 9mard （0,5 °） | |||
| Laserstrålevåglängd | 850 nm | 905nm | ||||
| Ögonsäkerhet | Klass I (IEC 60825 - 1: 2014) | |||||
| Kommunikation gränssnitt |
Gränssnitt | Lvttl/rs485/i/iic | LVTTL/IO/IIC/PWM/RS485/RS232/CAN/CAN/ 4-20mA/IO (NPN)/IO (PNP)/IO (3.3V) |
|||
| Mekaniskt gränssnitt | XH-4P terminaler (XHP-4) BMW -kabelanslutningar Tubular terminaler (E0508) |
|||||
| Mekanisk elektriska parametrar |
Leveransspänning | 5V | 5V, 12-28V | |||
| Maximal strömförbrukning | ＜ 160mw | ＜ 200 mw | ＜ 250mw | |||
| andra | Övergripande dimension | 30*30*34mm | 40*40*45mm | |||
| Driftstemperatur | -20 ℃ -70 ℃ | -40 ℃ -70 ℃ | ||||
| vikt | 20g | 35g | ||||
| Linjelängd | 35 cm | 40 cm | ||||
| Obs: Områdets noggrannhet, upplösning av intervall, upprepningsnoggrannhet, etc. testades alla inomhus under villkoret av 25 ℃ diffus reflektans (90% reflektans). Förändringar i förhållanden kan leda till variationer i mätresultaten. | ||||||
LR-serien högprecisionslaser som sträcker sig har 11 gränssnitt och 3 kontakter att välja mellan.
11 typer av gränssnitt
● Kommunikationskategori: LVTTL/TTL/IIC/CAN/RS232/RS485 (MODBUS)
● Analog klass: PWM/4-20MA
● Switch Type: I0 (3. 3V)/I0 (NPN)/IO (PNP)

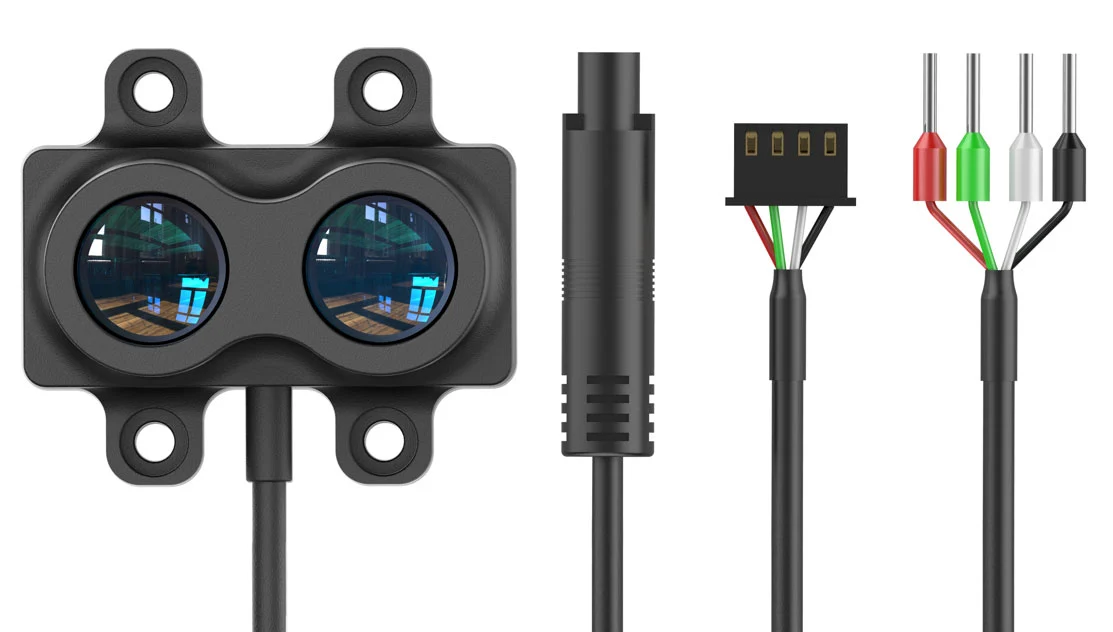

3 typer av kontakter
● XH-4P-kontakt (standard): En kontakt som används allmänt av elektroniska ingenjörer.
● BMW -kabelkontakt (anpassad): IP67 dammtät och vattentät vid kontakten, lätt att ansluta och koppla ur.
● Rörterminal (modell: E0508): En allmänt använt typ av ledningsterminal i automatiseringsutrustning.

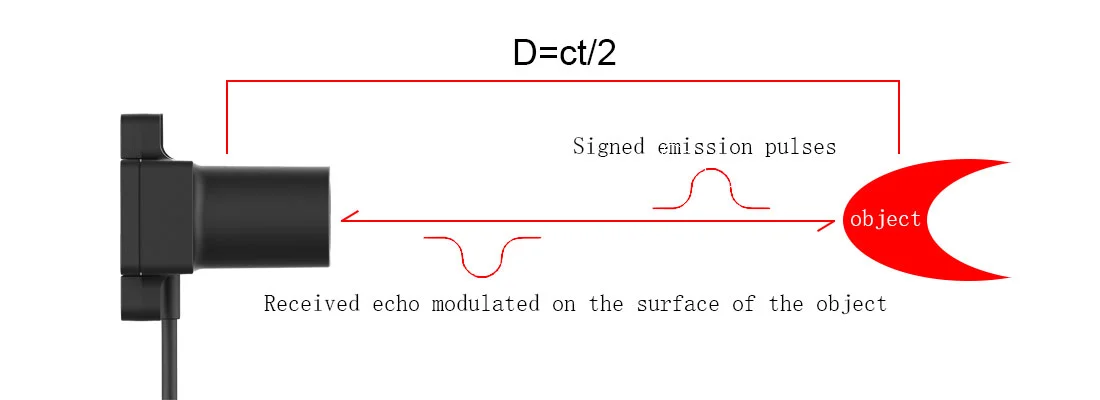

LR -serien Laser Ranging Radar använder förbättrad detof -teknik, ärvde fördelarna med traditionell puls -TOF -metod medan du kombinerar med pre -fabrikssignatur, vilket gör att LRXX -serien balanserar noggrannhet och hastighet och presterar bra utomhus.
För mer information om våra produkter, vänligen kontakta Jioptik.
